不锈钢浮阀塔盘

简要描述:不锈钢浮阀塔盘的生产能力大、效率高、结构简单。国内标准直径DN300-DN4000。阀型:F1型、V型、T型、A型。流型:单流型、双流型、U型、阶梯型。广泛应用于精镏、萃取等分离过程。

  • 产品型号:按要求
  • 厂商性质:生产厂家
  • 更新时间:2024-06-03
  • 访  问  量:1510

详细介绍

品牌其他品牌塔盘结构浮阀塔
流向板式气液呈错流的塔板溢流装置有溢流装置板式塔
应用领域环保,化工,石油,能源,综合

    不锈钢浮阀塔盘属于炼油、石化及化学工业中气液接触传质技术领域。浮阀塔盘包括塔板、降液板、浮阀、鼓泡促进器和受液盘;塔板置于塔体的中央,受液盘置于塔板的一侧,受液盘上开有升气孔,鼓泡促进器盖在受液盘的升气孔上,降液板置于塔板的另一侧,降液板与塔壁构成降液管,浮阀置于塔板上的浮阀孔内。

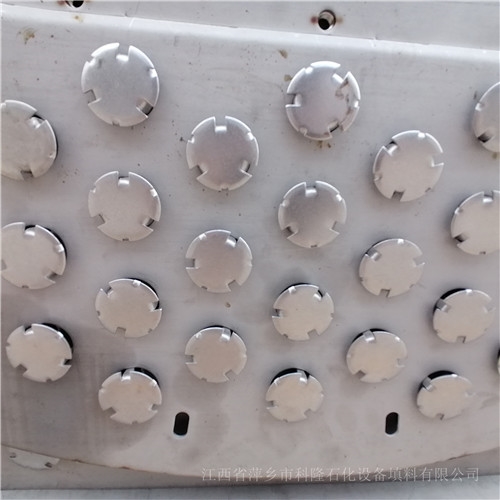

不锈钢浮阀塔盘

工作原理:

在塔盘上开有许多孔,每个孔上都装有一个阀,当没有上升汽相时,浮阀闭合于塔板上,当有汽相上升时,浮阀受汽流冲击而向上启开,开度随汽相的量增加而增加,上升汽相穿过阀孔,在浮阀片的作用下向水平方向分散,通过液体层鼓泡而出,使汽液两相充分接触,达到理想的传热传质效果。


不锈钢浮阀塔盘

产品优点:
1、由于浮阀可以根据气速大小自由升降、关闭或开启,当气速变化时,开度大小可以自动调节,因此它的操作“弹性”大(一般5~9),适于生产量波动和变化的情况;
2、浮阀塔生产能力较大,比泡罩塔约提高20%~40%;与筛板塔相近;
3、浮阀塔气液两相接触充分,因此,塔板效率较高,一般比泡罩塔高15%左右;
4、浮阀塔气体沿阀片周边上升时,只经一次收缩、转弯和膨胀。因此,浮阀塔比泡罩塔的塔板压力降小;
5、浮阀塔因浮阀不断上下运动,阀孔不易被脏物或黏性物料堵塞,塔板的清洗也比较容易;
6、浮阀塔与泡罩塔相比,结构较简单,制造容易,检修方便。因此,制造费用较泡罩塔低60%~80%。

    不锈钢浮阀塔盘的生产能力大、效率高、结构简单。国内标准直径DN300-DN4000。阀型:F1型、V型、T型、A型。流型:单流型、双流型、U型、阶梯型。广泛应用于精镏、萃取等分离过程。

 不锈钢浮阀塔盘
