金属泡罩塔盘结构与工作原理、主要技术特点与优势

在化工、石油炼制、精细化工等工业领域的塔器设备中，塔盘作为气液两相进行传质传热的核心内件，其性能直接决定了整个分离过程的效率与经济效益。在众多塔盘类型中，金属泡罩塔盘以其很好的操作弹性、高传质效率和稳定的操作性能，历经百年发展，依然在特定苛刻工况下占据着不可替代的地位。萍乡科隆为您介绍金属泡罩塔盘的结构原理、技术特点及其工业应用。

一、 结构与工作原理

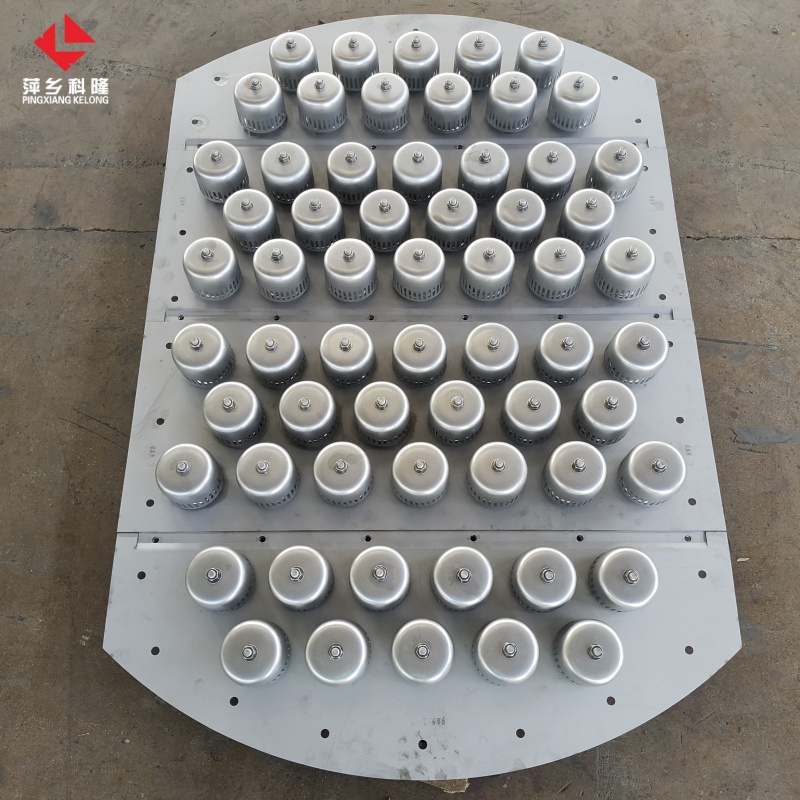

1. 基本结构：

塔板：水平安装在塔体内的金属板，板上开有按一定排列的圆孔或条形孔。

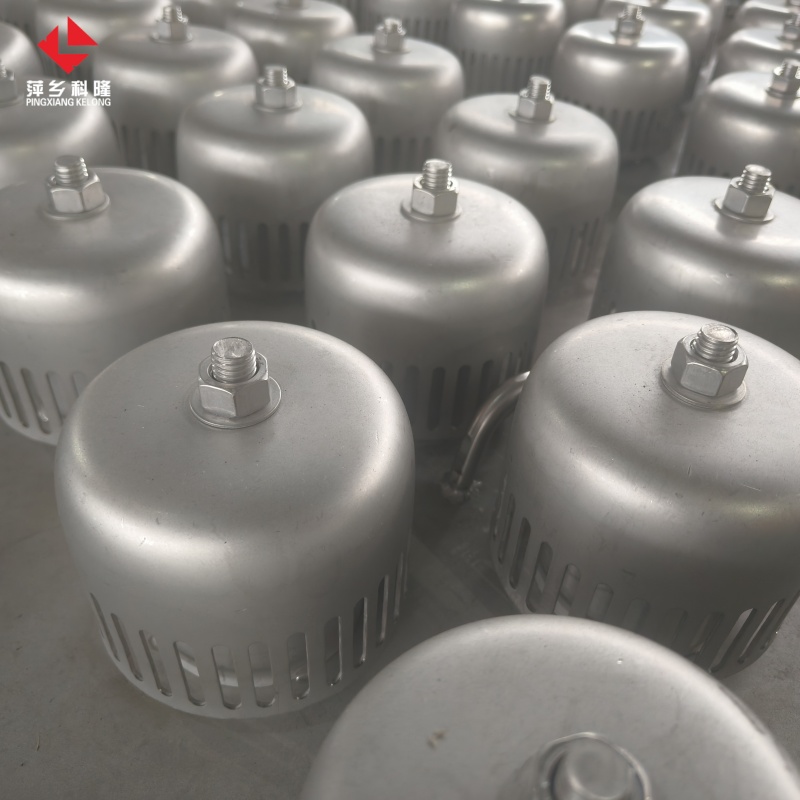

泡罩（圆泡帽）：覆盖在塔板开孔上的钟罩形或槽形构件。泡罩的底部边缘有齿缝，顶部有升气管。

降液管：位于塔板一侧，用于将上一块塔板的液体引导至下一块塔板。

2.工作原理：

气相路径：来自下层塔板的气体（或蒸汽）通过塔板上的开孔，进入泡罩的升气管，向上流动并从泡罩底部边缘的齿缝中逸出。

液相路径：液体从上一块塔板通过降液管流入本块塔板，在塔板上保持一定的液层高度（液封）。

传质过程：当气体从齿缝中鼓泡穿过塔板上的液层时，会形成大量的气泡和泡沫，为气液两相提供了巨大的接触面积。在这个剧烈的湍动过程中，气相中的易挥发组分向气相传递，液相中的难挥发组分向液相传递，从而实现高效的传质与分离。

二、 主要技术特点与优势

与筛板塔盘、浮阀塔盘等其他类型相比，金属泡罩塔盘具有一系列独特且显著的优势：

1.很高的操作弹性：泡罩塔盘的操作下限受塔板液封高度决定，只要液位高于齿缝顶部，即可形成有效密封，防止液体泄漏。其操作上限则很高，即使在气速很高的情况下，也能保持稳定的操作，不易发生液泛。因此，它在负荷波动大的工况下表现尤为出色。

2.稳定的操作性能：由于其“自封"特性，泡罩塔盘在低气速下不会像筛板塔盘那样发生严重漏液，从而保证了塔板效率的稳定。这使得它在需要频繁调整生产负荷或进料组成的场合非常可靠。

3.高传质效率：气体通过齿缝被分割成细小气泡，与液体充分接触，传质面积大、界面更新快，通常具有较高的塔板效率，尤其适用于要求高纯度分离的工艺。

4.对脏污介质和腐蚀性物系的适应性：泡罩塔盘的通道相对较大，不易被固体颗粒或聚合物堵塞。同时，由于其全部由金属制成，可以选择耐腐蚀的高级合金材料，适用于处理腐蚀性强的介质。

5.易于维持较低的液面梯度：对于大直径塔，液体横跨塔板流动时会产生液面落差。泡罩塔盘的设计能较好地适应这种梯度，保证气液分布的均匀性。

三、 现代改进与工业应用

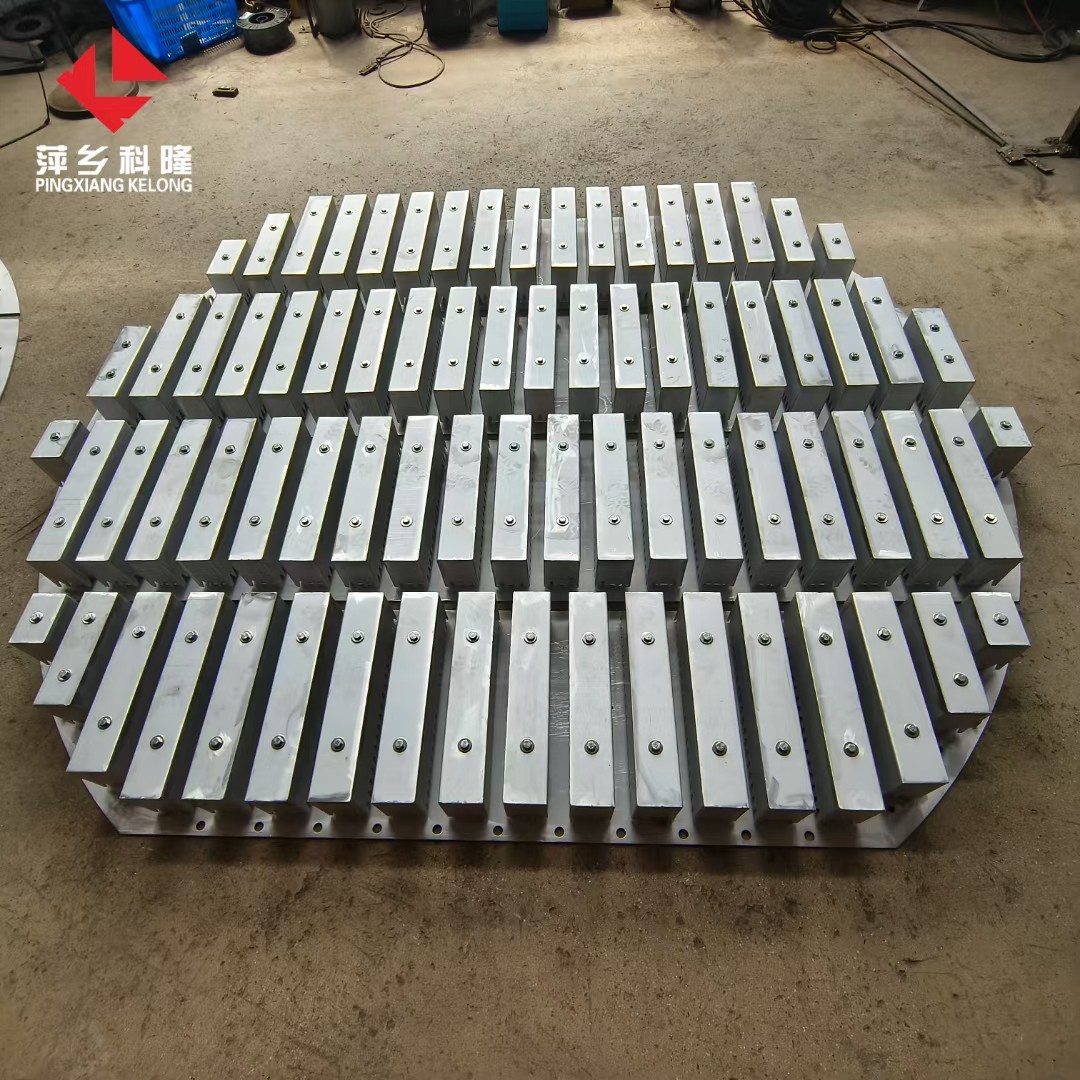

   为了克服传统圆形泡罩的缺点，现代技术发展出了多种改进型式，如条形泡罩（Tunnel Tray）和槽形泡罩。这些新型设计在保持高弹性和稳定性的同时，降低了压降，增大了开孔率，提高了处理能力。

  典型的工业应用领域包括：强放热/吸热反应的精馏塔、高粘度物系的分离、易结焦/易聚合的体系、负荷波动频繁的场合、要求高产品纯度的分离过程。

  金属泡罩塔盘作为一种经典的气液传质设备，凭借其良好的操作弹性、稳定性和对苛刻工况的适应能力，在现代化学工业中依然扮演着至关重要的角色。尽管其初始投资和压降较高，但在那些对可靠性、稳定性和分离精度要求很高的应用场景中，它所提供的长期价值和运行保障是其他塔盘类型难以比较的。随着材料科学和制造技术的进步，新型的金属泡罩塔盘设计将继续优化其性能，在追求高效、节能和可持续发展的工业浪潮中，这一经典技术必将持续演进，为流程工业的进步贡献力量。
